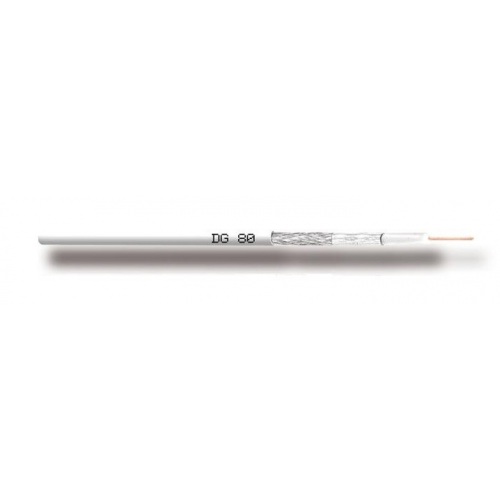

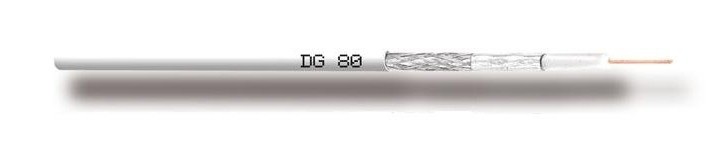

Koaxiálny kábel CAVEL DG80, PVC, 5mm, biely, ClassA+, 150m balenie

Konštrukčné vlastnosti:

• Vnútorný vodič: priem. 0,80mm; materiál Cu
• Dielektrikum: priem. 3,50mm; materiál PEG
• Tienenie: 1. Povrch laminátovej fólie materiál APA; 2. Opletenie materiál CuSn
• Hustota opletenia: 65%, priem. 4,00mm
• Vonkajší plášť: priem. 5,00mm; materiál PVC

Fyzikálne údaje:

• Obsah medi: 11,10kg/km
• Váha kábla: 25,90kg/km
• Min. rádius ohybu: samostatný/opakované ohyby 25/50mm
• Max. pevnosť v ťahu: 90N


Elektrické údaje:

• Impedancia: 75±3 Ohm
• Kapacita: 52±2 pF/m
• Velocity ratio: 85%
• Útlm (pri 20 ° C):

pri 5 MHz 2,1 dB/100m

pri 10MHz 3,0 dB/100m

pri 30MHz 4,4 dB/100m

pri 50MHz 5,7 dB/100m

pri 200MHz 11,0 dB/100m

pri 300MHz 13,5 dB/100m

pri 470MHz 16,8 dB/100m

pri 862MHz 23,0 dB/100m

pri 1000MHz 24,9 dB/100m

pri 1750MHz 33,5 dB/100m

pri 2150MHz 37,4 dB/100m

pri 2400 MHz 39,6 dB/100m

pri 3000 MHz 44,8 dB/100m

• Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

• Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <0,5

pre 30-1000MHz dB >90

pre 1000 -2000 MHz dB >80

pre 2000 -3000 MHz dB >70

• DC rezistancia: vnútorná / vonkajšia 35/18,6 Ohm/km
• Odpor: 53,6 Ohm/km
• Izolačné napätie plášťa 2,5kV
• Max. prúd 4A
• Špecifikácia podľa normy: EN50117 2-4

Cievka 150m
Vhodné pre CABLEBOX typ DS100
