Koaxiálny kábel CAVEL KF114, PVC, 6,6mm, biely, 250m balenie

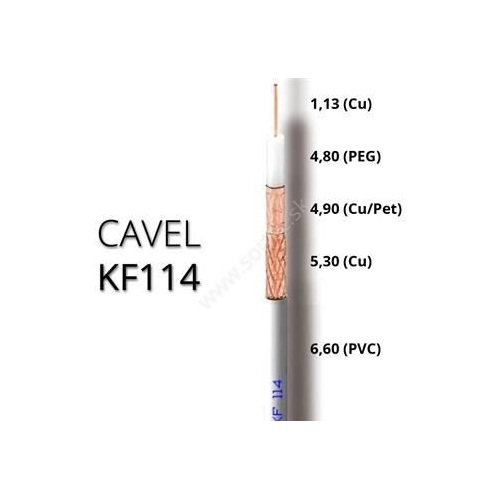

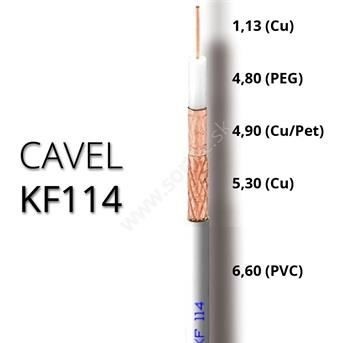

Konštrukčné vlastnosti:

• Vnútorný vodič: priem. 1,13mm; materiál Cu
• Dielektrikum: priem. 4,80mm; materiál PEG
• Tienenie: 1. Povrch laminátovej fólie materiál Cu/Pet; 2. Opletenie materiál Cu
• Hustota opletenia: 37%, priem. 5,30mm
• Vonkajší plášť: priem. 6,60mm; materiál PVC

Fyzikálne údaje:

• Obsah medi: 17,20kg/km
• Váha kábla: 40,60kg/km
• Min. rádius ohybu: samostatný/opakované ohyby 35/70mm
• Max. pevnosť v ťahu: 150N

Elektrické údaje:

• Impedancia: 75±3 Ohm
• Kapacita: 52±2 pF/m
• Velocity ratio: 85%
• Útlm (pri 20 ° C):

pri 5 MHz 1,4 dB/100m

pri 10MHz 2,0 dB/100m

pri 30MHz 3,0 dB/100m

pri 50MHz 3,7 dB/100m

pri 200MHz 7,8 dB/100m

pri 300MHz 9,6 dB/100m

pri 470MHz 11,9 dB/100m

pri 862MHz 16,5 dB/100m

pri 1000MHz 17,8 dB/100m

pri 1750MHz 24,2 dB/100m

pri 2150MHz 27,1 dB/100m

pri 2400 MHz 28,8 dB/100m

pri 3000 MHz 32,6 dB/100m

• Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

• Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <15

pre 30-1000MHz dB >75

pre 1000 -2000 MHz dB >85

pre 2000 -3000 MHz dB >75

• DC rezistancia: vnútorná / vonkajšia 18/22 Ohm/km
• Odpor: 40 Ohm/km
• Izolačné napätie plášťa: 3kV
• Max. prúd: 8A
• Špecifikácia podľa normy: EN50117 2-4

Cievka 250m
Vhodné pre CABLEBOX typ DS250
