Koaxiálny kábel CAVEL SAT501N, PVC, 5mm, čierny, 150m balenie

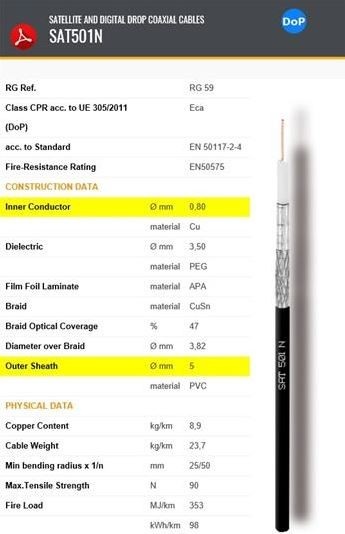

Konštrukčné vlastnosti

• Vnútorný vodič: priem. 0,80mm; materiál Cu
• Dielektrikum: priem. 3,50mm; materiál PEG
• Tienenie: 1. Povrch laminátovej fólie materiál APA; 2. Opletenie materiál CuSn
• Hustota opletenia: 47%, priem. 4,00mm
• Vonkajší plášť: priem. 5,00mm; materiál PVC

Fyzikálne údaje

• Obsah medi: 8,90kg/km
• Váha kábla: 23,60kg/km
• Min. rádius ohybu: samostatný/opakované ohyby 25/50mm
• Max. pevnosť v ťahu: 90N

Elektrické údaje

• Impedancia: 75±3 Ohm
• Kapacita: 52±2 pF/m
• Velocity ratio: 85%
• Útlm (pri 20 ° C):

pri 5 MHz 2,3 dB/100m

pri 10MHz 2,8 dB/100m

pri 30MHz 4,6 dB/100m

pri 50MHz 5,6 dB/100m

pri 200MHz 10,9 dB/100m

pri 300MHz 13,7 dB/100m

pri 470MHz 17,4 dB/100m

pri 862MHz 23,3 dB/100m

pri 1000MHz 25,2 dB/100m

pri 1750MHz 34,0 dB/100m

pri 2150MHz 38,2 dB/100m

pri 2400 MHz 40,4 dB/100m

pri 3000 MHz 44,2 dB/100m

• Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

• Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <30

pre 30-1000MHz dB >28

pre 1000 -2000 MHz dB >26

pre 2000 -3000 MHz dB >75

• DC rezistancia: vnútorná / vonkajšia 35/26 Ohm/km
• Odpor: 61 Ohm/km
• Izolačné napätie plášťa 2,5kV
• Max. prúd 4A
• Špecifikácia podľa normy: EN50117 2-4
