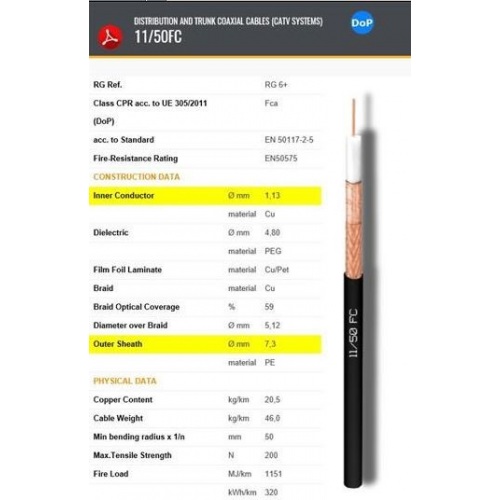

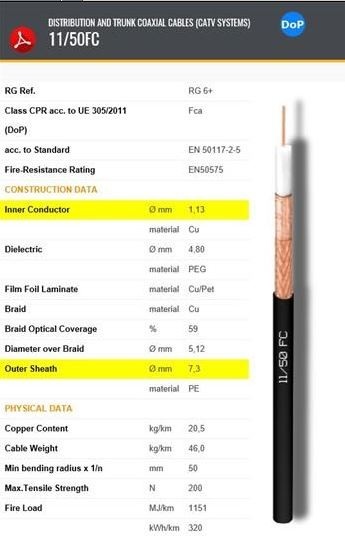

Koaxiálny kábel vonkajší zemný CAVEL 11/50FC, PE, 7,3mm, predaj na metre

Konštrukčné vlastnosti

• Vnútorný vodič: priem. 1,13mm, materiál Cu
• Dielektrikum: priem. 4,8mm, materiál PEG
• Tienenie: 1. Povrch laminátovej fólie materiál Cu/Pet; 2. Opletenie materiál Cu
• Hustota opletenia: 60%, priem. 5,38mm
• Ochrana proti vlhkosti: materiál PJ
• Vonkajší plášť: priem. 7,3mm; materiál PE

Fyzikálne údaje

• Obsah medi 22,9kg/km
• Váha kábla 46kg/km
• Min. rádius ohybu:samostatný / opakovanéohyby 50mm
• Max. pevnosť v ťahu 200N

Elektrické údaje

• Impedancia 75±3 Ohm
• Kapacita 52±2 pF/m
• Velocity ratio 85%
• Útlm (pri 20° C):

pri 5 MHz: 1,5 dB/100m

pri 10MHz: 2,1 dB/100m

pri 30MHz: 2,9 dB/100m

pri 50MHz: 3,8 dB/100m

pri 200MHz: 7,9 dB/100m

pri 300MHz: 9,7 dB/100m

pri 470MHz: 12 dB/100m

pri 862MHz: 16,8 dB/100m

pri 1000MHz: 17,9 dB/100m

pri 1750MHz: 24,8 dB/100m

pri 2150MHz: 27,3 dB/100m

pri 2400 MHz: 29,1 dB/100m

pri 3000 MHz: 33,0 dB/100m

• Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

• Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m < 5

pre 30-1000MHz dB > 85

pre 1000 -2000 MHz dB > 85

pre 2000 -3000 MHz dB > 70

• DC rezistancia: vnútorná / vonkajšia 18/13,5 Ohm/km
• Odpor 31,5 Ohm/km
• Izolačné napätie plášťa: 8kV
• Max. prúd: 8A
• Špecifikácia podľa normy EN50117 2-5

Štandard balenia

• Druh balenia: bubon
• Dĺžka jednotlivého balenia: 500m
• Označenie balenia: mod. PD500
