Koaxiálny kábel vonkajší zemný CAVEL CATV11, PE, 10,1mm, predaj na metre

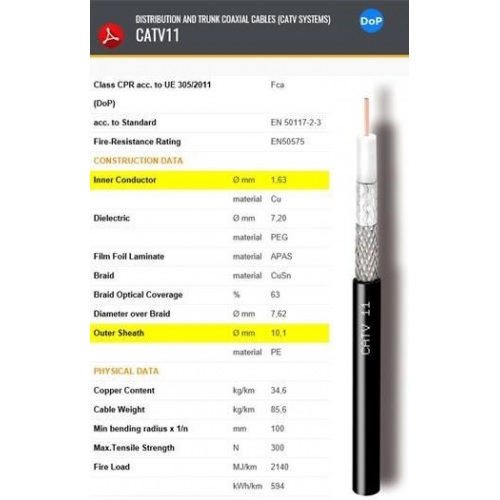

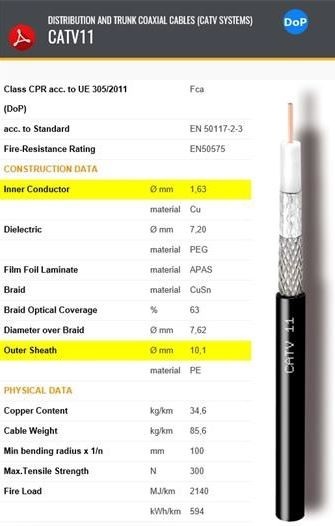

Konštrukčné vlastnosti

• Vnútorný vodič: priem. 1,63mm; materiál Cu
• Dielektrikum:priem. 7,20mm; materiál PEG
• Tienenie:1. Povrch laminátovej fólie materiál APAS; 2. Opletenie materiál CuSn
• Ochrana proti vlhkosti: materiál PJ
• Hustota opletenia: 63%, priem. 7,85mm
• Vonkajší plášť: priem. 10,10mm; materiál PE

Fyzikálne údaje

• Obsah medi: 34,90kg/km
• Váha kábla: 83,50kg/km
• Min. rádius ohybu: samostatný/opakované ohyby 100mm
• Max. pevnosťv ťahu: 300N

Elektrické údaje

• Impedancia: 75±2 Ohm
• Kapacita: 52±2 pF/m
• Velocity ratio: 85%
• Útlm (pri 20 ° C):

pri 5 MHz 1,1 dB/100m

pri 10MHz 1,5 dB/100m

pri 30MHz 2,2 dB/100m

pri 50MHz 2,8 dB/100m

pri 200MHz 5,6 dB/100m

pri 300MHz 6,9 dB/100m

pri 470MHz 8,8 dB/100m

pri 862MHz 11,9 dB/100m

pri 1000MHz 12,8 dB/100m

pri 1750MHz 17,9 dB/100m

pri 2150MHz 19,8 dB/100m

pri 2400 MHz 21,0 dB/100m

pri 3000 MHz 24,0 dB/100m

• Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 23

pre 2000 - 3000 MHz dB > 20

• Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <5

pre 30-1000MHz dB >85

pre 1000 -2000 MHz dB >100

pre 2000 -3000 MHz dB >90

• DC rezistancia: vnútorná / vonkajšia: 8,5/10 Ohm/km
• Odpor 18,5 Ohm/km
• Izolačné napätie plášťa 8kV
• Max. prúd 16A
• Špecifikácia podľa normy EN50117 2-3

Štandard balenia

• Druh balenia: bubon
• Dĺžka jednotlivého balenia: 500m
• Označenie balenia: PD500
