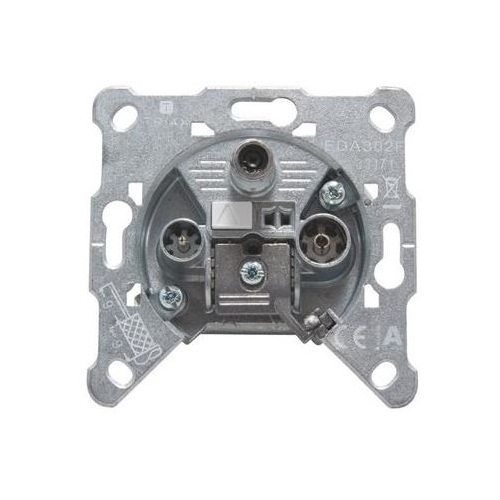

Koncová zásuvka Triax EDA 302 F SAT/CATV

Koncová zásuvka Triax EDA 302 F SAT/CATV

Technické špecifikácie Tienenie

1. Tienenie pri 30-300 MHz ≥ 85,0 dB
2. Tienenie pri 300-470 MHz ≥ 80,0 dB
3. Tienenie pri 470 - 1 000 MHz ≥ 75,0 dB
4. Tienenie pri 1 000 ... 2400 MHz ≥ 55,0 dB

Charakteristika

1. Typ EDA
2. Typ výstupu bol ukončený

Frekvencia

1. Frekvenčný rozsah FM 5 ... 118 MHz
2. Frekvenčný rozsah TV 5 ... 862 MHz
3. Frekvenčný rozsah SAT 950 ... 2150 (2400) MHz

Strata

1. Prostredníctvom straty IN-FM 6,5 dB
2. Prostredníctvom straty IN-TV 2,5 dB
3. Prostredníctvom straty IN-SAT 2,0 dB

Izolácia

1. Izolácia FM-SAT 30,0 dB
2. Izolácia TV-SAT> 20,0 dB
3. Izolácia TV-FM 20,0 dB

Strata návratnosti

1. Strata návratnosti IN 10,0 dB
2. Strata návratnosti FM 10,0 dB
3. Strata návratnosti SAT 9,0 dB
4. Strata návratnosti TV 12,0 dB

Elektrické

1. Impedancia 75 ohmov

Operačné

1. Certifikácia EN 50 083-1, EN 50 083-2, EN 50 083-4
2. Účinnosť skríningu EN50083-2 (trieda A + 10dB)
3. DC passthrough IN-OUT * nie - DC galvanicky izolovaný 1 kV na vnútornom vodiči
4. DC Passthrough TV nie
5. DC Passthrough FM nie
6. DC priechod SAT Áno (max. 24VDC / 0,5A)
7. MTBF (priemerný čas medzi poruchami)> 1 000 000 hodín
8. Teplota - prevádzková teplota -25 ... 55 ° C
9. Teplota - skladovanie -25 ... 55 ° C
10. Teplota - dodávka -40 ... 70 ° C

Konektory

1. Konektor FM IEC-samica
2. Konektor TV IEC-samec
3. Konektor SAT F-samica
4. Prispôsobiteľné priemery káblov - vnútorný vodič 0,58 ... 1,15 mm
5. Prispôsobiteľné priemery káblov - F-samica 0,6 ... 1,13 mm
6. Prispôsobiteľné priemery káblov - vonkajší vodič 3,7 ... 5,8 mm
7. Prispôsobiteľné priemery káblov - plášť 4,5 ... 7,2 mm
