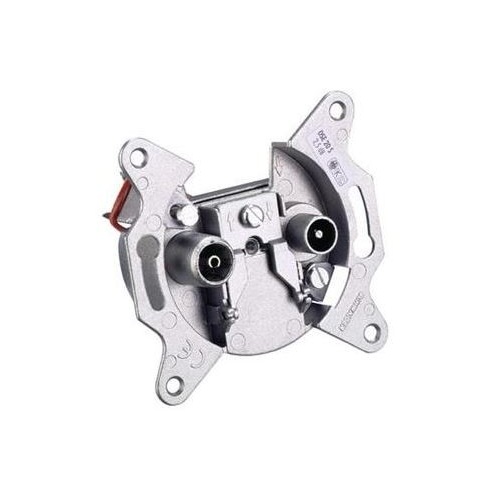

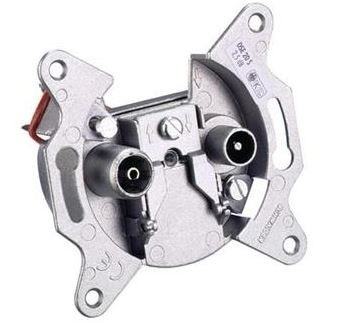

Koncová zásuvka TV Schwaiger DSE 20S

TV zásuvka koncová, útlm 2 dB

Vlastnosti:

• pre individuálne, STA, TKR a SAT rozvody
• svorky pre jednoduché a rýchle bezskrutkové samosvorné upevnenie vnútorných vodičov (0,8 – 1,3 mm)
• masívne kovové púzdro zjednodušujúce montáž
• stabilná odklopná strmeňová svorka s aretáciou
• hĺbka zapustenia len 22 mm
• špeciálne zúbkované upevnenie pre krabice pod omietku 55 mm
• vhodné pre väčšinu inštalačných programov
• s priechodom ss prúdu In-TV
• tlmenie tienením: 4 – 470 MHz ≥ 75 dB, 470 – 862 MHz ≥ 65 dB, 950 – 2150 MHz ≥ 55 dB

Technické parametre:

Spätný kanál:

Frekvencia:
4 - 30 MHz

Pripojovací útlm TV:
2,0±1dB

VHF I:

Frekvencia:
47 - 68 MHz

Pripojovací útlm TV:
2,5±1dB

Pripojovací útlm R:
8±1,5dB

Oddelenie TV - R:
> 17dB

VKV:

Frekvencia:
87,5-108 MHz

Pripojovací útlm TV:
2,5±1dB

Pripojovací útlm R:
8±1,5dB

Oddelenie TV - R:
> 17dB

Digitálny rozhlas:

Frekvencia:
111-139 MHz

Pripojovací útlm TV:
2,5±1dB

Pripojovací útlm R:
8±1,5dB

Oddelenie TV - R:
> 17dB

S5 - S10:

Frekvencia:
150-174 MHz

Pripojovací útlm TV:
2,5±1dB

Pripojovací útlm R:
8±1,5dB

Oddelenie TV - R:
> 17dB

VHFIII / S11-S20 S21-S41:

Frekvencia:
174-470 MHz

Pripojovací útlm TV:
2,5±1dB

Pripojovací útlm R:
8±1,5dB

Oddelenie TV - R:
> 17dB

UHF:

Frekvencia:
470-862 MHz

Pripojovací útlm TV:
2,5±1dB

Pripojovací útlm R:
9 ±1,5dB

Oddelenie TV - R:
> 17dB

UHF:

Frekvencia:
950-2150 MHz

Pripojovací útlm TV:
2,5+4/-1dB

Pripojovací útlm R:
11±3dB

Oddelenie TV - R:
> 14 dB

Reflektometria:
vstup (In), odbočenie (TV, R):
< -10 dB (75 Ω)
