LAN kábel CAVEL 641, Cat6, PVC, F/UTP (FTP), predaj na metre

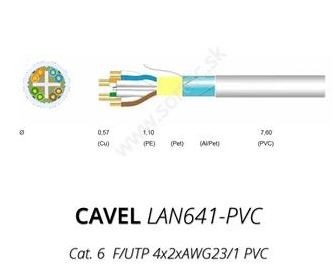

Konštrukčné dáta

• Vnútorný vodič: priem. 0,57 mm; materiál: Cu
• Izolácia: priem. 1,10 mm; materiál: PE
• Laminátová fólia: materiál: Pet
• Filmová fólia: materiál AP
• Vonkajší plášť: priem. 7,4 mm; materiál: PVC

Fyzikálne dáta

• Obsah medi: 19,9 kg/km
• Váha kábla: 52,6 kg/km
• Min. rádius ohybu x 1/n: 70/35mm

Elektrické dáta

• Impedancia: 100±15 Ohm @ 1-100 MHz, 100±18 Ohm @ 100-250 MHz
• Kapacita krúteného páru: 48 pF/m (@800Hz)
• Pomer rýchlosti: 67%
• Útlm (pri 20 ° C):

pri 1 MHz 1,8 dB/100m

pri 10MHz 5,4 dB/100m

pri 20MHz 7,7 dB/100m

pri 31,2MHz 9,6 dB/100m

pri 62,5MHz 13,7 dB/100m

pri 100MHz 17,4 dB/100m

pri 155,5MHz 21,9 dB/100m

pri 200MHz 25,0 dB/100m

pri 250MHz 28,1 dB/100m

• Next End Cross Talk:

pri 1 MHz 100 dB

pri 10 MHz 80 dB

pri 20 MHz 70 dB

pri 31,2 MHz 65 dB

pri 62,5 MHz 60 dB

pri 100 MHz 60 dB

pri 155,5 MHz 55 dB

pri 200 MHz 55 dB

pri 250 MHz 50 dB

• Prenosová impedancia:

1 MHz < 2 mOhm/m

10 MHz < 2,5 mOhm/m

30 MHz < 6 mOhm/m

100 MHz < 1000 mOhm/m

• DC rezistancia: 80 Ohm/km
• Odpor: 160 Ohm/km
• Izolačné napätie plášťa: 1kV

Špecifikácia podľa noriem

• EIA-TIA 568B.2
• ISO/IEC 11801
• IEC 61156-5
• EN 50173-1
• EN 50288-5-1

Hodnotenie požiarnej odolnosti: IEC 60332-1
