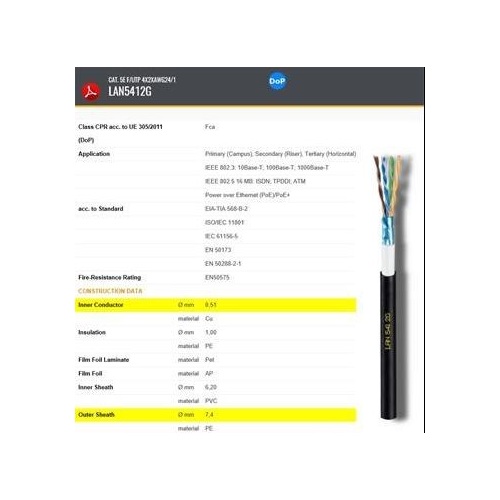

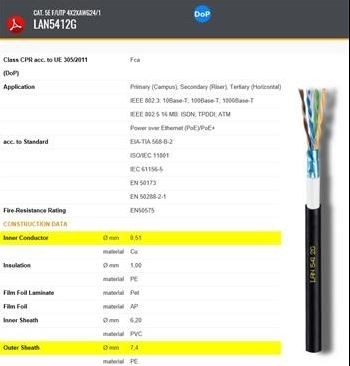

LAN kábel vonkajší CAVEL 541-2G, Cat5e, PVC+PE, F/UTP (FTP), čierny, 100m balenie

Trieda CPR podľa UE 305/2011 (DoP): Fca

Aplikácia

• Primárne (Areál), Sekundárne (Stúpačky), Terciárne (Horizontálne)
• IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T
• IEEE 802.5 16 MB: ISDN; TPDDI; ATM
• Napájanie cez Ethernet (PoE)/PoE+

Konštrukčné dáta

• Vnútorný vodič: priem. 0,51 mm; materiál: Cu
• Izolácia: priem. 1,00 mm; materiál: PE
• Laminátová fólia: materiál Pet
• Filmová fólia: materiál AP
• Vonkajší plášť: priem. 7,4 mm; materiál: PE
• Vnútorný plášť: priem. 6,20 mm; materiál: PVC

Fyzikálne dáta

• Obsah medi: 15,6 kg/km
• Váha kábla: 46,4 kg/km
• Min. rádius ohybu: 25/50mm
• Max. pevnosť v ťahu: 100N
• Požiarna záťaž: 1042 MJ/km
• 289 kWh/km

Elektrické dáta

• Impedancia: 100±5 Ohm @ 100 MHz
• Kapacita krúteného páru: 48 pF/m (@800Hz)
• Pomer rýchlosti: 67%
• Útlm (pri 20 ° C):

pri 1 MHz 1,9 dB/100m

pri 10MHz 6,0 dB/100m

pri 20MHz 8,5 dB/100m

pri 31,2MHz 10,7 dB/100m

pri 62,5MHz 15,7 dB/100m

pri 100MHz 19,8 dB/100m

pri 155,5MHz 24,2 dB/100m

pri 200MHz 27,5 dB/100m

pri 250MHz 29,2 dB/100m

pri 300MHz 32,0 dB/100m

• Next End Cross Talk:

pri 1 MHz 71,0 dB

pri 10 MHz 56,0 dB

pri 20 MHz 51,0 dB

pri 31,2 MHz 49,0 dB

pri 62,5 MHz 44,0 dB

pri 100 MHz 41,0 dB

pri 155,5 MHz 38,0 dB

pri 200 MHz 36,0 dB

pri 250 MHz 35,0 dB

pri 300 MHz 34,0 dB

Útlm spojky >45 bB

• Prenosová impedancia:

1 MHz < 22 mOhm/m

10 MHz < 10 mOhm/m

30 MHz < 26 mOhm/m

•  Špecifikácia podľa noriem:

EIA-TIA 568-B-2

ISO/IEC 11801/2

IEC 61156-5

EN 50173

EN 50288-2-1

• Hodnotenie požiarnej odolnosti:

EN50575
