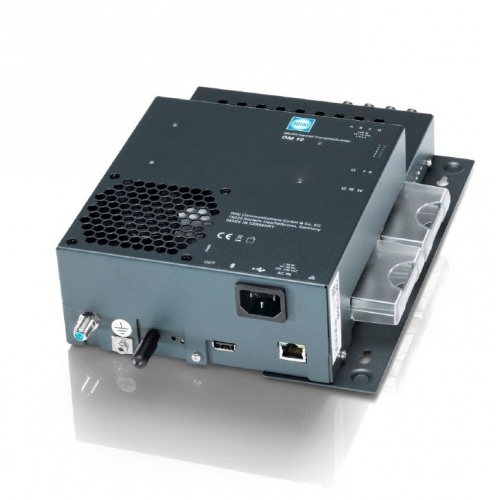

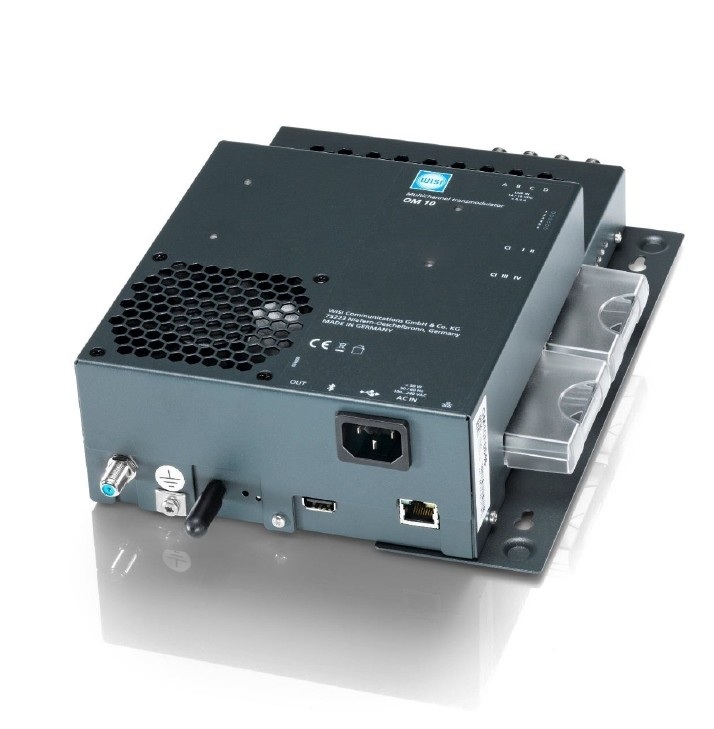

Mikro hlavná stanica WISI OM10 0648, 6xDVB-S/S2/S2x - 8xDVB-T/C, 4xCI

Mikro hlavná stanica WISI OM10 0648 6xDVB-S/8xDVB-T/C

Ultra kompaktná mikro stanička na príjem 6 x DVB-S/S2 transpondérov do 8x DVB-T alebo DVB-C výstupov.

Vlastnosti:

• Možnosť dekódovania programov pomocou 4 CAM modulov
• Programy zo vstupov sú plne remuxovatelné este pred CAM modulom, tak je možné využiť plnú kapacitu 8 programov napr. cez CAM modul Neotion PRO 8 a tak ušetriť náklady na počet CAM modulov
• Hlavná stanica je vhodná pre hotelový TV systém

Technické parametre:

Vstup

• Impedancia 75 Ohm

• Vstupný frekvenčný rozsah 950 ... 2150 MHz

• Kroky vstupnej frekvencie 1 MHz

• Strata návratnosti IN> 8 dB

• Rozsah vstupnej úrovne 55 ... 90 dBµV

• Modulácia DVB-S QPSK (EN 300421)

• Symbolová rýchlosť DVB-S 1 ... 53 MSps

• Modulácia DVB-S2 QPSK, 8PSK (EN 302 307), 16APSK, 32 APSK

• Symbolová rýchlosť DVB-S2 1 ... 53 MSps (QPSK); 1 ... 45 MSps (8PSK); 1 ... 35 MSps (16APSK); 1 ... 28 MSps (32APSK)

• Dátový formát EN302307

• Spektrálna inverzia Automaticky

Spracovanie CI

• Počet slotov PCMCIA 4

Spracovanie TS

• Plnenie TS Áno

• Ovládanie tabuľky SI Áno

• Spracovanie NIT Áno

• Premapovanie PID Áno

Spracovanie COFDM

• Konštelácie QPSK, 16-, 64-QAM

• FEC 1 / 2,2 / 3,3 / 4,5 / 6,7 / 8

• Ochranný interval 1/4, 1/8, 1/16, 1/32

• Režim FFT 2k, 8k

• MER> 40 dB

Výstup

• Impedancia 75 Ohm

• Výstupný frekvenčný rozsah 110 ... 862 MHz

• Kroky výstupnej frekvencie 250 kHz

• Výstupná úroveň 85 ... 100 dBµV

• Kanály na port 2x4 ks.

• Priradenie kanálov vedľa

• Návratová strata ≥ 14 dB (45 MHz), 1,5 dB / oktáva, ale> 10 dB

• Nastavenie výstupnej úrovne 0 ... 15 dB (krok 1 dB)

Konektory

• Vstup RF 4x F

• RF výstup 1x F

• Napájací DC konektor

Všeobecné dáta

• Napájacie napätie 110 ... 240 V (50/60 Hz)

• Rozmery (šírka x výška x hĺbka) 250 x 160 x 25 mm

• Spotreba energie <40 W

• Prevádzkový rozsah teplôt 5 ... 45 ° C
