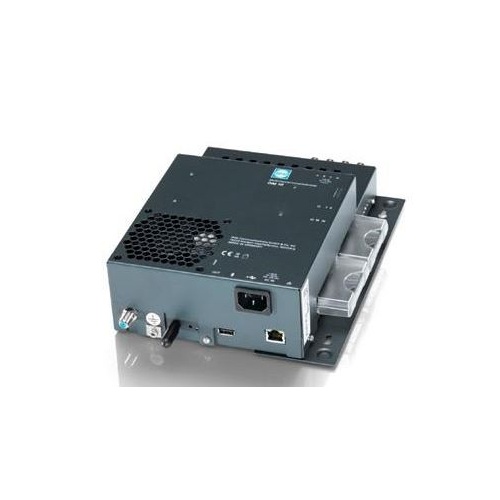

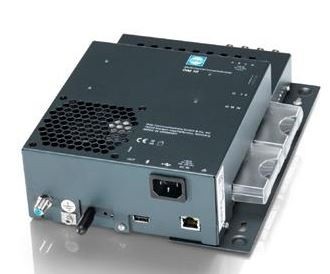

Mikro hlavná stanica WISI OM11 0648, 6xDVB-T/T2/C - 8xDVB-T/C, 4xCI

WISI OM 11 0648 (Transmodulator 6x DVB-T/T2/C - 8x QAM/COFDM + 4 CI)

• Ultra kompaktná mikro stanička na príjem 6 x DVB-T/T2 transpondérov do 8 x DVB-T alebo DVB-C výstupov
• Možnosť dekódovania programov pomocou 4 CAM modulov
• Programy zo vstupov sú plne remuxovatelné ešte pred CAM modulom, tak je možné využiť plnú kapacitu 8 programov napr. cez profesionálny modul a tak ušetriť náklady na počet CAM modulov

Technické parametre

Vstup

• (Vstup 1 -> Tuner 1 ... 2 / Vstup 2 -> Tuner 1 ... 6 / Vstup 3 -> Tuner 3 .... 6) Impedancia 75 Ohm
• Vstupný frekvenčný rozsah 42 ... 1002 MHz
• Kroky vstupnej frekvencie 250 kHz
• Rozsah vstupnej úrovne 55 ... 95 dBµV
• Šírka pásma 6, 7, 8 MHz
• Modulácia DVB-T / T2 COFDM / OFDM (EN 300 744)
• Symbolová rýchlosť DVB-T / T2 podľa modulačného štandardu
• Modulácia DVB-C 16-, 64-, 256 QAM (EN 300 429)
• Symbolová rýchlosť DVB-C 1 ... 7,2 Mbaud
• FEC DVB-T RS 204, 1885,8 / konverzia
• FEC DVB-T2 LDPC / BCH
• FEC DVB-C RS 204-16

Spracovanie CI

• Počet slotov PCMCIA 4

Spracovanie TS

• Plnenie TS Áno
• Ovládanie tabuľky SI Áno
• Spracovanie NIT Áno
• Premapovanie PID Áno

Spracovanie COFDM

• Konštelácie QPSK, 16-, 64-QAM
• FEC 1 / 2,2 / 3,3 / 4,5 / 6,7 / 8
• Ochranný interval 1/4, 1/8, 1/16, 1/32
• Režim FFT 2k, 8k
• MER> 40 dB

Výstup

• Impedancia 75 ohmov
• Výstupný frekvenčný rozsah 110 ... 862 MHz
• Kroky výstupnej frekvencie 250 kHz
• Výstupná úroveň 85 ... 100 dBµV
• Kanály na port 2x4 ks.
• Priradenie kanálov vedľa
• Návratová strata ≥ 14 dB (45 MHz), 1,5 dB / oktáva, ale> 10 dB
• Nastavenie výstupnej úrovne 0 ... 15 dB (krok 1 dB)

Konektory

• Vstup RF 4x F
• RF výstup 1x F
• Napájací DC konektor

Všeobecné dáta

• Napájacie napätie 110 ... 240 V (50/60 Hz)
• Rozmery (šírka x výška x hĺbka) 250 x 160 x 25 mm
• Spotreba energie <40 W
• Prevádzkový rozsah teplôt 5 ... 45 ° C
