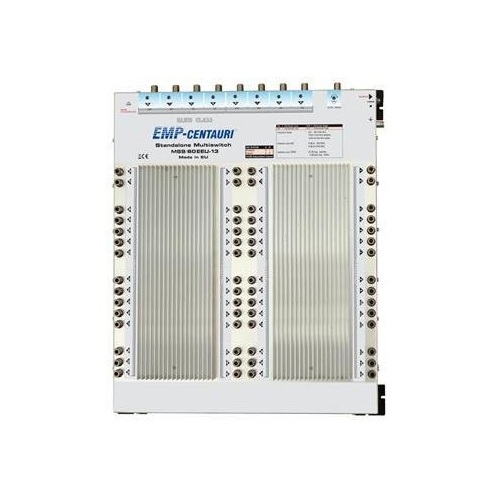

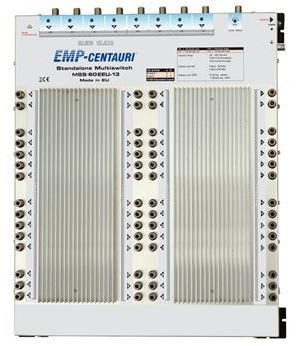

Multiprepínač pre 1 družicu EMP-Centauri MS5/60EEU-13

• Multiprepínač EMP-Centauri MS5/60 EEU-13 je samostatný pre distribúciu pozemních a satelitnych signálov z 1 satelitnej pozície (4 polarizácie) pre 60 účastníkov
• Má prepínateľný aktívny/pasívny pozemní vstup s napatím 12V pre prípadný predzosilňovač
• Externý napájací zdroj je súčasťou multiprepínača
• Pre použitie len s LNB QUATTRO

Technická špecifikácia

• Frekvenčný rozsah:

Sat. vstupy: 950-2150 MHz
Terr. vstup: 5-840 MHz (pasívny); 40-840 MHz (aktívny)
Výstupy: 5-2150 MHz (pasívny); 40-2150 MHz (aktívny)

• Príkazy:

13/18V + 0/22 kHz

• Priechodzí útlm:

Sat.: 5 dB (950 MHz) ~ 0 dB (2150 MHz)
Terr. Pasívny: 27 dB avg
Terr. Aktivny: 2 dB zisk avg

• Izolácia sat. vstupov:

medzi V/H polarizáciami: 25 dB min
medzi dolným/horným pásmom: 25 dB min

• Maximálna vstupná úroveň*:

Sat.: 100 dBµV avg
Terr.: 85 dBµV avg (aktívny)

• Maximálna výstupná úroveň*:

Sat.: 100 dB
Terr.: 87 dBµV avg (aktívny)

• Príkon:

z každého prijímača: 55 mA (18 V)
z externého zdroja: 5 W (pasívny) + LNB; 6 W (aktívny) + LNB

• Rozmery (d.š.h): 35.5 x 44.0 x 5.0 cm
• Teplotný rozsah: -25 ~ +50 °C
