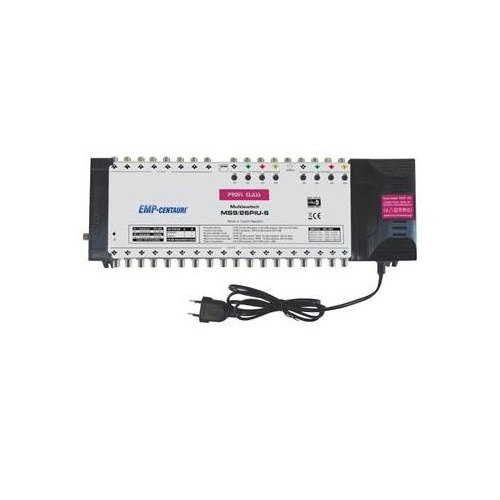

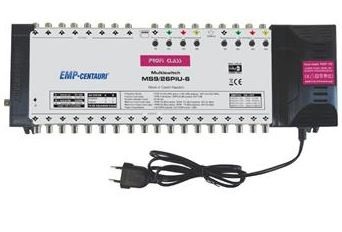

Multiprepínač pre 2 družice EMP-Centauri MS9/26PIU-6

Vlastnosti

• 9 vstupov
• 26 výstupov
• Zabudovaný sieťový zdroj
• Prepínateľný aktívny /pasívny terestriálny vstup. V pasívnom režime je signál vrátane spätného kanála prítomný aj v prípade výpadku napájania

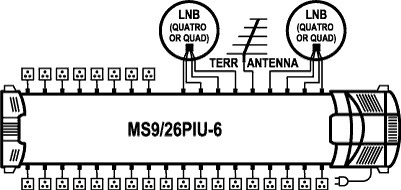

• Možnosť zapnúť 22 kHz tone pre vstupy z horného pásma pomocou DIP prepínačov pre použitie s Quad LNB
• Napájanie terestriálneho vstupu 12V DC pre terestriálny zosilňovač (elektronická poistka, 150 mA max)
• 15 dB atenuátory pre všetky vstupy
• terminál pre uzemnenie šasi multiprepínača


Technická špecifikácia

• Frekvenčný rozsah:

LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktívny), 5-862 MHz (pasívny)

Výstupy: 40-2300 MHz (aktívny), 5-2300 MHz (pasívny)

• Ovládacie povely: DiSEqC povely alebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
• Pripojovací útlm: Sat.: 950-2300 MHz 5 dB priem.; Ter.: 5-862 MHz (pasívny) 25 dB priem., 40-862 MHz (aktívny) 8 dB priem.
• Oddelenie SAT vstupov:

Medzi V/H polarizáciami: 20 dB min.

Medzi dolným a horným pásmom: 20 dB min.

Medzi SAT systémami A a B: 25 dB min.

• Max. vstupná úroveň: Sat.: 90 dBµV avg; Ter.: 100 dBµV avg (pasivní); 90 dBµV avg (aktivní)
• Max. výstupná úroveň: Sat.: 85 dBµV priem.; Ter.: 72 dBµV priem. (pasívny), 82 dBµV priem. (aktívny)
• Spotreba energie:

z každého prijímača: 50 mA (18 V)

zo zabudovaného zdroja: 3 W (pasívny ter. vstup) + LNB, 4.5 W (aktívny ter. vstup) + LNB

• Rozmery (d,š,v): 47 x 15.2 x 8.7 cm (dĺžka sieťovej šnúry 130 cm)
• Teplotný rozsah: -30 ~ +70 °C
