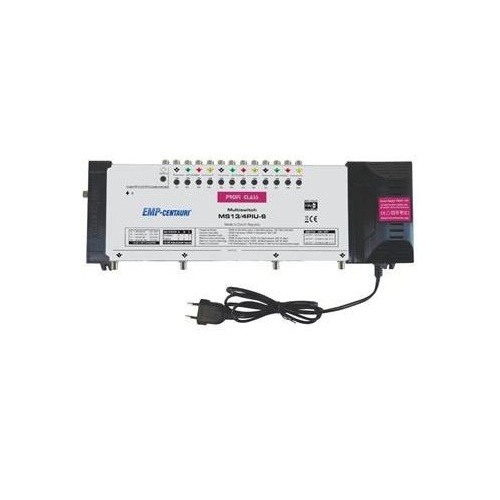

Multiprepínač pre 3 družice EMP-Centauri MS13/4PIU-6

Vlastnosti

• 13 vstupov
• 4 výstupy
• Zabudovaný sieťový zdroj
• Prepínateľný aktívny /pasívny terestriálny vstup. V pasívnom režime je signál vrátane spätného kanála prítomný aj v prípade výpadku napájania
• Možnosť zapnúť 22 kHz tone pre vstupy z horného pásma pomocou DIP prepínačov pre použitie s Quad LNB
• Napájanie terestriálneho vstupu 12V DC pre terestriálny zosilňovač (elektronická poistka, 150 mA max)
• 15 dB atenuátory pre všetky vstupy
• terminál pre uzemnenie šasi multiprepínača


Technická špecifikácia

• Frekvenčný rozsah:

LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktívny), 5-862 MHz (pasívny)

Výstupy: 40-2300 MHz (aktívny), 5-2300 MHz (pasívny)

• Ovládacie povely: DiSEqC povely alebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
• Pripojovací útlm:

950-2300 MHz 0 dB priem.

5-862 MHz (pasívny) 22 dB priem.

40-862 MHz (aktívny) 5 dB priem.

• Oddelenie SAT vstupov:

Medzi V/H polarizáciami 20 dB min.

Medzi dolným a horným pásmom 20 dB min.

Medzi SAT systémami A a B 25 dB min.

• Max. vstupná úroveň: Sat. 85 dBµV priem; Ter. 110 dBµV priem. (pasívny), 85 dBµV priem. (aktívny)
• Max. výstupná úroveň: Sat. 85 dBµV priem.; Ter.: 88 dBµV priem. (pasívny), 90 dBµV priem. (aktívny)
• Spotreba energie:

z každého prijímača: 75 mA (18 V)

zo zabudovaného zdroja: 4,5 W (pasívny ter. vstup), 8 W (aktívny ter. vstup) + LNB

• Rozmery (š,h,v [cm]): 47.0 x 15.2 x 8.7 cm (dĺžka napájacieho kábla 130 cm)
• Prevádzkové podmienky: –30 °C - +70 °C
