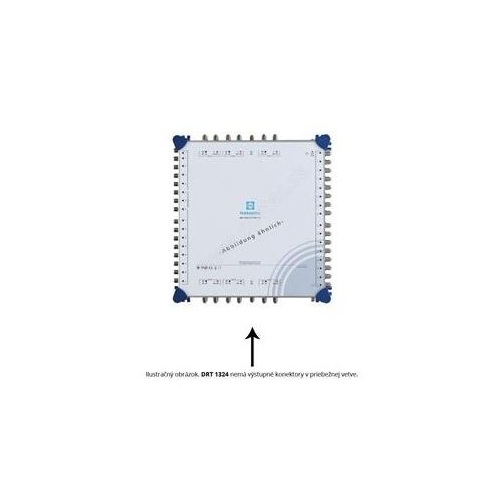

Multiprepínač pre 3 družice WISI DRT 1324

• Určený na distribúciu 12 satelitných polarizácií z troch LNB konvertorov a terestriálnych signálov
• Počet výstupov 24 pre účastníkov/zásuviek/koncových bodov
• Pasívny terestriálny vstup
• Určené len pre LNB Quattro
• Integrovaný SAT zosilňovač pre nízke vložné straty
• Predbežný dôraz na kompenzáciu straty kábla pri vysokých frekvenciách
• Pozemné signály dostupné na prijímači bez akéhokoľvek napájania multiprepínača
• Kompaktné rozmery v kombinácii s inštalačnou vzdialenosťou medzi F-konektormi
• Farebne odlíšené vstupy a výstupy
• Vyrobené v Nemecku

UPOZORNENIE: Pre napájanie multiprepínača treba dokúpiť zdroj WISI DRP 1533

Technická špecifikácia

• Vstupy SAT: 12
• Výstupy SAT: 12
• Frekvenčný rozsah SAT: 950 - 2400 MHz
• Útlm SAT: 2 - 6 dB
• Oddelenie SAT-SAT: 30 dB
•  Vstupy terestriál: 1
• Výstupy terestriál: 1
• Frekvenčný rozsah terestriál: 5 - 862 MHz
• Útlm terestriál: 2 - 5 dB
• Oddelenie TERR-SAT: 30 dB
• Výstupy: 24
• Frekvenčný rozsah: 5 - 2400 MHz
• Terestriál: Pasívny
• Útlm SAT: 2 - 0 dB
• Útlm terestriál: 33 dB (±2 dB)
• Max. výstupná úroveň účastníka SAT: 105 dBµV
• Max. výstupná úroveň účastníka terestriál: 50 - 110 dBµV (pasívny)
• Riadiaci signály: 14/18 V, 0/22 kHz, DiSEqC 1.0
• Odber prúdu z prijímača 55 mA
• Konektory: F samica
• DC napájacie napätie, typ konektora: DC 5,5/2,1 mm
• Kód farby: VL = čierna; HL = zelená; VH = červená; HH = žltá
• LED indikátor napájania
• Prevádzkové napätie: 15 V DC
• Impedancia: 75 ?
• Rozsah prevádzkových teplôt 0 - 55°C
• Hmotnosť: 1,6kg
• Rozmery (šírka x výška x hĺbka) 291x310x63 mm
