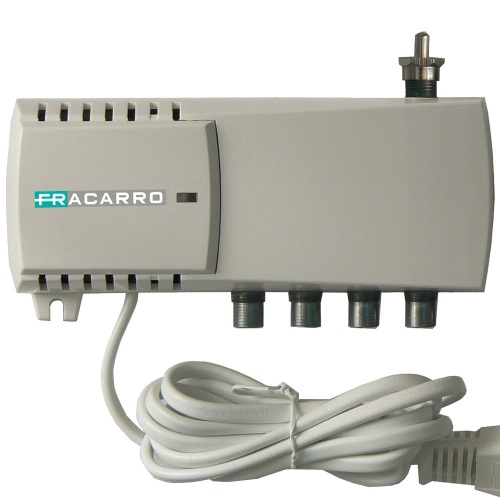

Stereo PLL modulátor FRACARRO MOD90S (230V)

Vlastnosti

Multištandardný double sideband audio / video stereo A2 modulátor s Crystal PLL syntetizátorom pre nastavenie výstupnej frekvencie.
VHF a UHF frekvenčné pásmo a vysoká flexibilita vďaka multi-štandardnej
selekcii umožňuje jeho použitie v rôznych inštaláciách.

Technická špecifikácia
Video vstup

Frekvenčný rozsah
20-6 Hz MHz

Vstupná úroveň / impedancia
0,9-1,1 / 75 Vpp / Ohm

Audio vstup
Frekvenčný rozsah
20 - 15,000 Hz

Vstupná úroveň / impedancia
775 (typ.) / 10 mV pp / KOhm

Frekvenčná odchýlka
± 50 kHz

Nastavenie úrovne
± 6 dB (programovateľné)

RF výstup
Modulovaná výstupná úroveň
90 dBuV (typická)

Nastavenie výstupnej úrovne
20 dB

Dostupné štandardy
B / G, D / K, H, I, SECAM L, M / N, (programovateľné)

Rozsah výstupnej frekvencie
47-68, 170-300, 470-862 MHz (programovateľné)

Frekvencia subnosnej
Zvuk 1 MHz 4.5, 5.5, 6.0, 6.5 (programovateľné)
Zvuk 2 MHz 5,742

Doladenie video nosnej
± 2,25 MHz v krokoch 0,25 (programovateľné)

Zvuk 1 sub-nosná frekvencia
12/16 dB

Zvuk 2 sub-nosná frekvencia
21 ± 3 dB

Hĺbka aplitúdy modulácie
81% (typicky)

Pomer signálu k šumu
> 55 dB

Spotreba elektrickej energie
2,5 W

Sieť
230 VAC / 50 Hz

Prevádzková teplota
-10 Až +40 ° C
