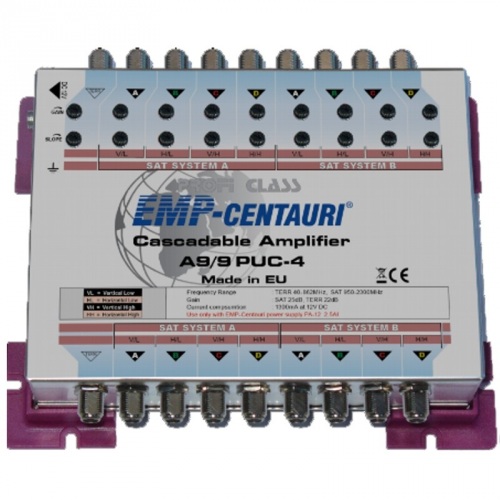

Zosilňovač EMP-Centauri A9/9EUC-4

Zosilňovač pre kaskádové systémy 8SAT + 1TER

Vlastnosti

• Vysoká výstupná úroveň signálu
• Môže byť napojený ku kaskádovému multiprepínaču pomocou F-spojok
• Využitie nie je obmedzené iba na kaskády
• Zosilňovač je navrhnutý na posilnenie satelitných a pozemných signálov pred vstupom do kaskádového rozvodného systému
• 9vstupový/9výstupový kaskádový zosilňovač s náklonom a vysokou výstupnou úrovňou pre distribúciu satelitných a pozemných signálov z 2 satelitných pozícií (8 polarizácií)
• Zosilňovač je napájaný jednosmerným napätím 12 V prostredníctvom zásuvky DC2.1, prípadne z priebežných vetiev Vert/High. Ak je napájaný cez zásuvku DC2.1, napätie sa objaví na každom Vert/High vstupe a výstupe a môže napájať konvertory alebo ďalšie zariadenia v kaskáde
• Toto napätie je prítomné aj na výstupe TER out
• Všetky ostatné vetvy vstup-výstup sú DC blokované


Technická špecifikácia

• Frekvenčný rozsah: Sat. hlavná vetva: 950-2300 MHz; Ter. hlavná vetva: 40-862 MHz
• Priebežný zisk: Sat.: 25 dB priem; Ter.: 22 dB priem
• Izolácia hlavného vedenia: 25 dB min
• Maximálna vstupná úroveň*: Sat.: 80 dBµV; Ter.: 76 dBµV
• Maximálna výstupná úroveň*: Sat.: 105 dBµV; Ter.: 98 dBµV
• Spotreba z koaxiálnych káblov alebo vstupu DC: 1.3 A (12V DC)
• Rozmery (d,š,v): 17 x 13 x 5 cm
• Teplotný rozsah: -30 ~ +70 °C
