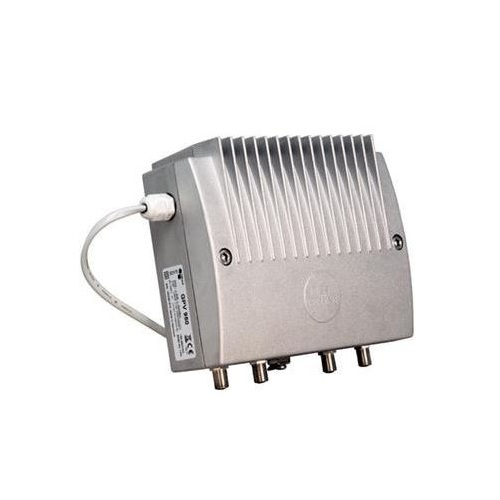

Zosilňovač Triax GPV 950 85-1006MHz 65MHz 41 dB

• Triax GPV 950 je navrhnutý ako výkonný a kaskádový zosilňovač s aktívnym spiatočným kanálom
• Séria GPV 950 je určená do moderných distribučných systémov káblovej televízie
• Všetky potrebné funkčné jednotky, ako sú dopredné zosilňovače, diplexové filtre, zosilňovače spätnej dráhy a príslušné nastavovacie prvky sú plne integrované na doske plošných spojov
• V štandardnom prípade preto nepotrebujete žiadne ďalšie príslušenstvo
• Frekvenčný rozsah je 40 / 85-1006 MHz, aktívny spätný kanál 5-65 MHz, spätný kanál je zapnutý / vypnutý / aktívny / pasívny

Technické špecifikácie

• Vlastnosti výstupná úroveň CSO (42 kanálov, 852 MHz) 114/116 dBuV
• Výstupná úroveň CTB (42 kanálov, 862 MHz) 113/115 dBuV
• Reverzná výstupná úroveň 120 dBµV


Frekvenčný rozsah

• Frekvenčný rozsah 85 ... 1006 MHz
• Frekvenčný rozsah - reverzný 5 ... 65 MHz
• Frekvenčná charakteristika ± 1,0 dB
• Frekvenčný rozsah - vpred 87 ... 1006 MHz


Zisk

• vpred - Interstage 41/33 dB
• Zisk - návratová cesta 32/26 / -2 dB
• Hluková hodnota vpred (VHF I „vypnutá“) 6,0 dB
• Slope - Mellemtrin DS 0/3/7/10, US 0/3/6/9 dB útlm
• Vyrovnanie / zoslabenie vedenia na vstupe - vpred 41 dB
• Vyrovnanie 0 ... 15 dB, 1 dB krokov pomocou otočných prepínačov Návratová strata
• Návratová strata - vstup (-1,5 dB / oktáva)> 18 dB
• Návratová strata - výstup (-1,5 dB / oktáva)> 18 dB


Všeobecné údaje

• AC Prevádzkové napätie 190 ... 264 VAC
• Spotreba energie (typ.) 15 W
• Prevádzkový rozsah teplôt -25 ... + 55 ° C
• Normy / predpisy EN 50083-2, EN 60065, EN 60728-11, EN 60728-3 Trieda II
• Výstupné pripojenia 1
• Vstup meracej zásuvky -20 dB
• Výstup meracej zásuvky -20 dB
• Pripojenie typu F samica


Mechanické

• Trieda ochrany údajov IP 65 IP
• Hmotnosť (kg) 1,4 kg
• Bredde (mm) 180 mm
• Výška (mm) 145 mm
• Hĺbka (mm) 70 mm
• Rozmery kartónu (V x Š x Š) 240 x 167 x 78 mm
• Množstvo v balení 1
• Objem 0,003 m3
• Čistá hmotnosť 1600 kg
• Hmotnosť balenia AX 0,150 kg
• Hmotnosť 1,750 kg
• Hrubá výška 0,240 m
• Hrubá šírka 0,170 m
• Hrubá hĺbka 0,080 m
• Hmotnosť netto 1,3 kg
