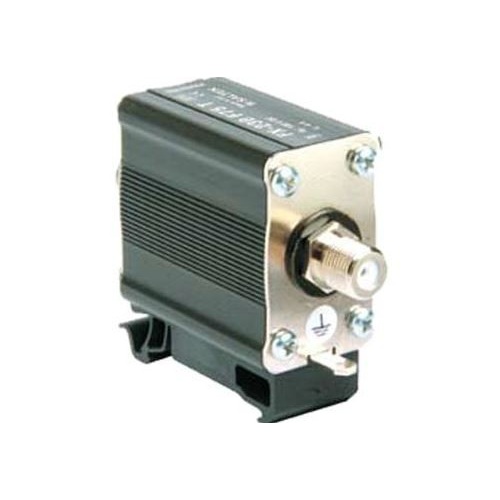

Zvodič bleskových prúdov Saltek FX-090 F75 T F/F

• Zvodič bleskových prúdov pre koaxiálne vedenie

Vlastnosti

• Určený k ochrane koaxiálnych vedení
• Inštaluje sa na rozhranie zón LPZ 0A a LPZ 1 na vstupe vedenia do objektu
• Vhodný ako prvý stupeň prepäťovej ochrany v koordinácii s typom SX

Technické špecifikácie

• Umiestnenie SPD: ST1
• Maximálne pracovné napätie: 70 V DC
• Menovitý prúd: 4 A
• D1 bleskový impulzný prúd (10/350 µs) linka - SH: 2,5 kA
• D1 bleskový impulzný prúd (10/350 µs) SH - PE: 2,5 kA
• C2 menovitý výbojový prúd 8/20 µs) linka - SH: 10 kA
• C2 menovitý výbojový prúd (8/20 µs) SH - PE: 10 kA
• Ochranná napäťová hladina linka - SH pri 1 kV/µs C3: 600 V
• Ochranná napäťová hladina SH - PE pri 1 kV/µs C3: 600 V
• Vlnová impedancia: 75 Ohm
• Vnútorný útlm: < 0,2 dB
• SWR: < 1,3
• Frekvenčný rozsah: 0 - 2,15 GHz
• Doba odozvy linka - SH: 100 ns
• Doba odozvy SH - PE: 100 ns
• Krytie: IP 20
• Rozsah pracovných teplôt: -40°C - +80°C
• Pripojenie: F75
• Spĺňa požiadavky normy: ČSN EN 61643-21
